Imprimir conectores y componentes eléctricos ignífugos incluso con paredes de espesor reducido

Figure 4 Tough 75C FR Black es la resina de 3D Systems diseñada para fabricar componentes precisos, resistentes e ignífugos. Su clasificación UL 94 V-0, obtenida incluso en espesores de tan solo 0,4 mm, la convierte en una solución ideal para conectores, carcasas y otros componentes eléctricos y electrónicos con geometrías compactas y detalles de alta precisión.

arrow_downward

Resistencia al fuego incluso en paredes de espesor reducido.

En el diseño de conectores, carcasas y componentes eléctricos, reducir el espesor de las paredes permite disminuir el tamaño y el peso de las piezas. Sin embargo, el material debe garantizar un comportamiento térmico, eléctrico y mecánico adecuado, incluso en geometrías de espesor muy reducido.
Figure 4 Tough 75C FR Black ha sido desarrollada para responder a estas necesidades. La resina alcanza la clasificación de resistencia al fuego UL 94 V-0 en espesores de 0,4, 0,75 y 3 mm, lo que permite fabricar componentes ignífugos sin renunciar a una alta resolución de detalle.

Además, el material ofrece:

  • RTI eléctrico de 150 °C y RTI mecánico de 130 °C, lo que indica su capacidad para mantener sus propiedades eléctricas y mecánicas a largo plazo en entornos de alta temperatura.
  • Elongación a la rotura del 7,8 %, para obtener piezas más resistentes y menos frágiles.
  • Glow Wire Ignition (GWI) de 800 °C y Comparative Tracking Index (CTI) de 600 V, parámetros especialmente relevantes para aplicaciones eléctricas expuestas al calor y al riesgo de formación de caminos conductores superficiales.
  • Superación del ensayo de combustión FAR 25.853 de 60 segundos en un espesor de 1 mm.

Esta combinación de propiedades convierte a Figure 4 Tough 75C FR Black en una solución idónea tanto para la fabricación de prototipos funcionales como para la producción directa de piezas destinadas a aplicaciones técnicas.

Ejemplo de aplicación

Conectores y componentes eléctricos y electrónicos fabricados sin necesidad de moldes.

Los conectores, las carcasas y los pequeños componentes de plástico se fabrican tradicionalmente mediante moldeo por inyección. Este proceso es muy eficiente cuando los volúmenes de producción son elevados y estables, pero requiere el diseño y la fabricación previa del molde.

La impresión 3D, en cambio, permite fabricar directamente el componente a partir del archivo digital. Esta posibilidad resulta especialmente interesante cuando la aplicación requiere:

  • Un gran número de referencias, variantes o componentes personalizados.
  • Cantidades limitadas, preseries y pequeñas series de producción.
  • Modificaciones frecuentes en el diseño.

Con Figure 4 Tough 75C FR Black es posible evaluar una producción sin necesidad de utillajes específicos, manteniendo las propiedades ignífugas incluso en geometrías con paredes de espesor muy reducido.

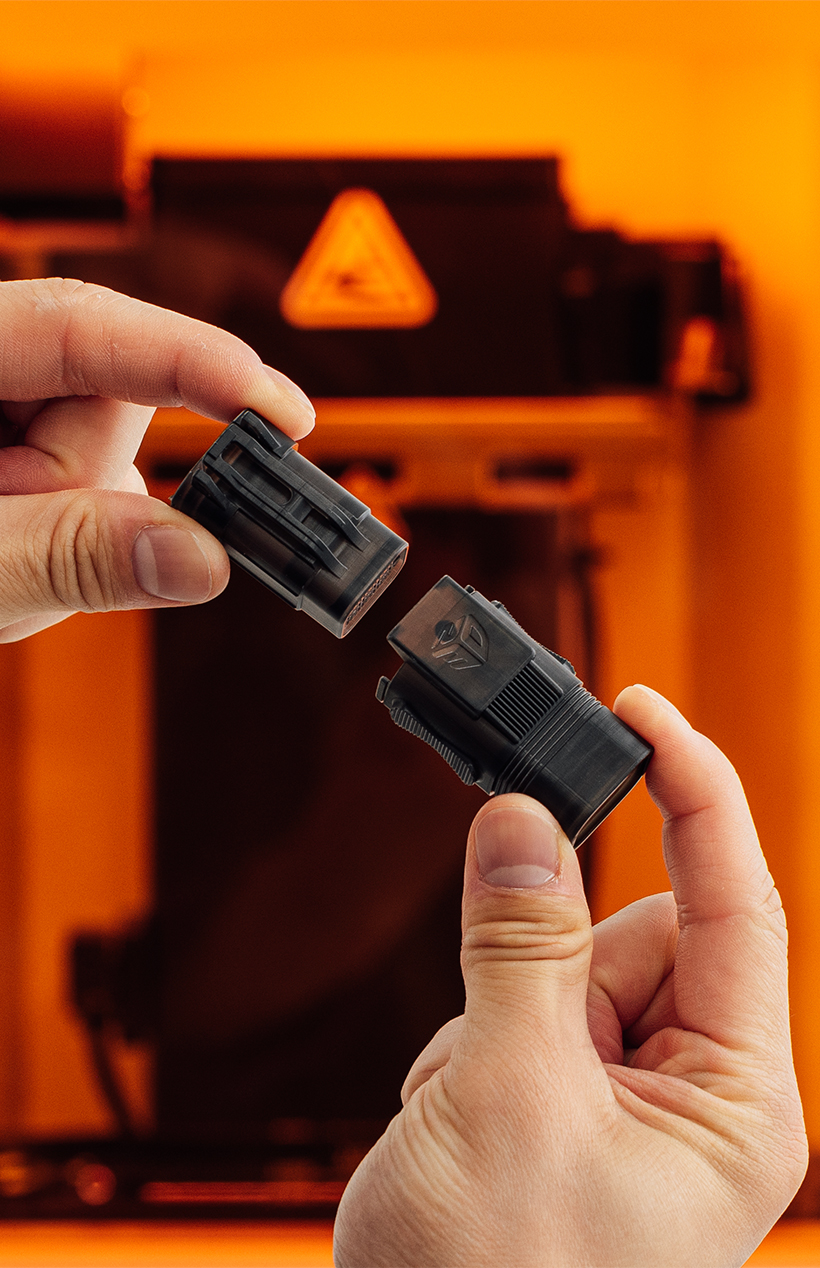

Entre los ejemplos presentados por 3D Systems se encuentra un conector eléctrico con detalles de 0,4 mm, desarrollado para demostrar la capacidad de combinar precisión geométrica, resistencia térmica y clasificación UL 94 V-0 en un mismo componente.

Principales aplicaciones

Las características de Figure 4 Tough 75C FR Black permiten su uso para la fabricación de:

  • Conectores, cajas eléctricas, cubiertas y carcasas de pared delgada.
  • Carcasas para dispositivos electrónicos y alojamientos para sensores.
  • Soportes para placas de circuito impreso (PCB) y ensamblajes PCBA.
  • Soportes, fijaciones y componentes de montaje.
  • Prototipos funcionales y pequeñas series de piezas técnicas.
Las aplicaciones abarcan diversos sectores industriales, como la electrónica, la automoción y el sector aeroespacial, especialmente cuando se requieren componentes de alta precisión con propiedades específicas de resistencia térmica, aislamiento eléctrico y comportamiento frente al fuego.

Impresoras 3D compatibles con Figure 4 Tough 75C FR Black

Figure 4 Tough 75C FR Black puede utilizarse en distintas plataformas de 3D Systems, lo que permite elegir la configuración más adecuada en función del tamaño de las piezas, los volúmenes de producción y el nivel de automatización requerido.
  • Figure 4 Modular, una plataforma modular y escalable que permite aumentar progresivamente la capacidad de producción.

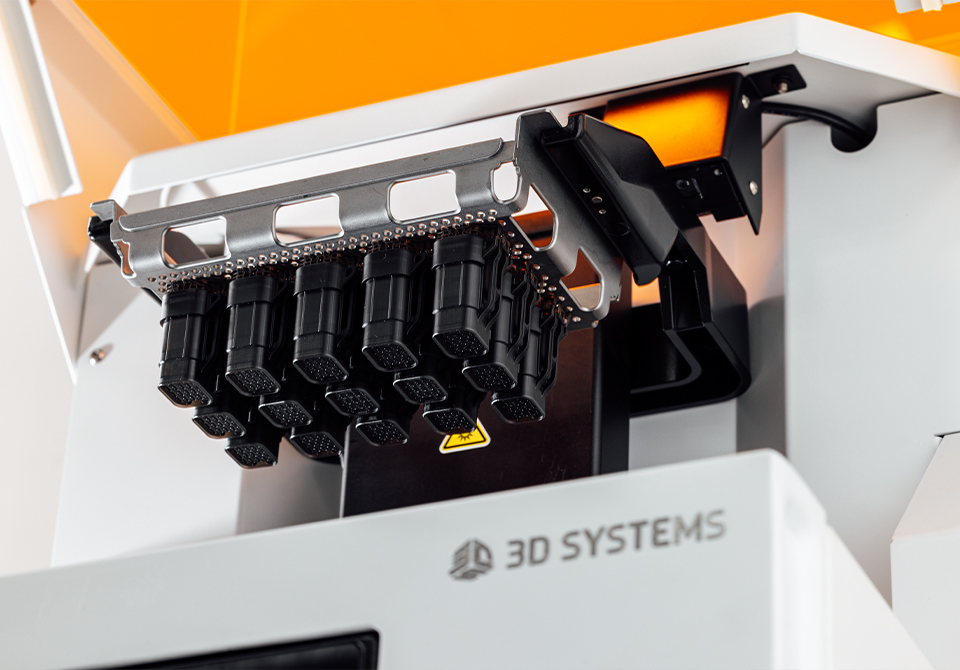

  • Figure 4 135, diseñada para la producción precisa y repetible de preseries y piezas finales.
  • PSLA 270, una solución que combina la tecnología SLA con la proyección de luz de alta velocidad para fabricar piezas de tamaño medio y series de producción más amplias.

Un material para aplicaciones eléctricas y electrónicas exigentes

¿Quieres comprobar si Figure 4 Tough 75C FR Black es la resina adecuada para tu aplicación?

Los expertos de 3DZ pueden ayudarte a evaluar las propiedades necesarias, la geometría de la pieza, los volúmenes de producción y la impresora 3D más adecuada para tu proyecto.
